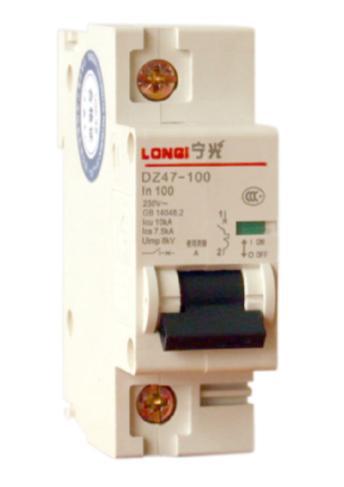

DZ47-100高分斷小型斷路器

適用范圍

DZ47-100斷路器用于保護線路的短路和過載，適用于工業、商業、高層和民用住宅和照明配電系統和電動機的配電系統。外形美觀小巧、重量輕、性能優良可靠，分斷能力高，脫扣迅速，導軌安裝，殼體和部件采用高阻燃及耐沖擊塑料，使用壽命長，主要用于交流50Hz，額定電壓230/400V，也可以在正常情況下不頻繁的通斷電器裝置和照明線路。

主要參數及技術性能

◇斷路器的額定電流In分：50 A、63A、80A、100A。

◇斷路器的極數分為：單極1P、二極2P、三極3P和四極4P。

◇斷路器安裝：可在TH35-7.5型鋼安裝軌上嵌入式安裝。

◇斷路器的額定工作電壓：50Hz，230V/400V。

◇額定分斷能力： 230V / 400V 時 10000A。

◇適用環境溫度：-5℃～40℃。

◇機械電氣壽命：斷路器的無載操作循環（機械壽命）8500次，其中有載操作循環（電氣壽命）1500次。

◇本產品符合GB14048.2 idt IEC60947-2 標準。

◇耐壓：斷路器應能承受4000V工頻耐壓試驗且無擊穿現象。

◇接線：采用帶夾線箍的接線端子，固定電纜截面可達50mm²。

◇斷路器具有以下功能:

對電路系統起到短路保護及過載保護功能；隔離開關功能；增加滅弧裝置，采用觸點滅弧及滅弧室等技術，減少拉弧現象，增加電氣使用壽命，而且也增強了極限分斷情況下的安全可靠性。
