動力柜XL-21

動力柜XL-21

產品概述

外形尺寸

詳細資料

產品概述

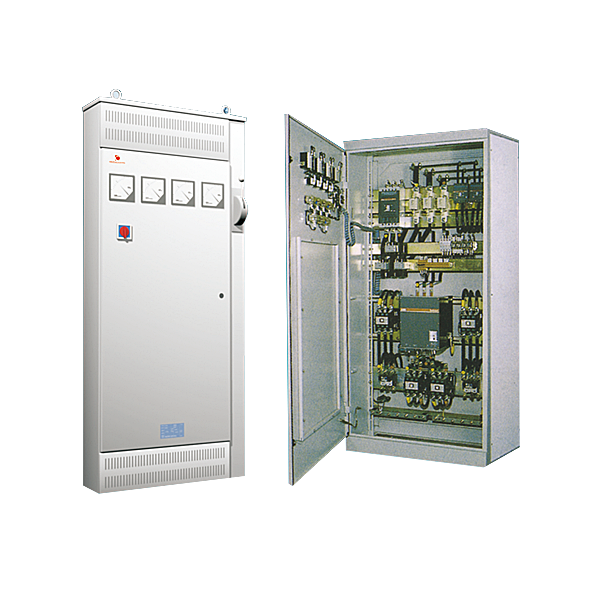

XL-21型低壓動力配電箱適用于發電廠及工礦企業中，在交流電壓500伏及三相四線或三相五線系統作動力配電之用。XL-21型低壓動力配電箱系戶內裝置靠墻安裝，屏前檢修。外殼是用鋼板彎制而成，刀開關操作手柄于箱前右柱上部，可作為切換電源之用?？筛鶕脩粜枰?，選用不同型號，不同電流等級的斷路器，滿足不同用戶的需求。

使用環境條件

1、 周圍空氣溫度不高于 40℃，不低于-5℃。

2、 海拔≤2000m

3、 相對環境濕度：相對溫度在 40℃時相對濕度不超過50%，在較低溫度時允許有較大的相對濕度。

4、 地震裂度不超過5.

5、 無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所。

主要技術參數

項目

單位

參數

額定工作電壓

V

AC380、AC660

額定電流

A

≤1250

額定短時耐受電流（1s）

kA

50

額定峰值耐受電流

kA

105

介電強度

V/1min

2500

額定絕緣電壓

V

660

防護等級

IP30/IP40

外形尺寸（寬*深*高）

mm

700（800、1000）*370（400）*1700*（1800）
